Wi-Fi HaLow（IEEE 802.11ah）製品
アニモテックでは、IEEE 802.11ah規格に対応したWi-Fi HaLow製品として、標準ボード AMWS-01 と Arduinoシールド AMWA-01 を提供しています。
Wi-Fi HaLowは920MHz帯を利用した長距離通信に対応しており、IoT機器の試作、無線通信評価、製品組み込み、カスタム開発の検討にご利用いただけます。
Wi-Fi HaLowとは
Wi-Fi HaLowは、IEEE 802.11ahとして規格化された920MHz帯の無線LAN規格です。従来のWi-Fiより長距離通信に向いており、センサ端末や遠隔監視など、IoT機器での利用に適しています。
・従来のWi-Fiに比べて長距離伝送が可能
・920MHz帯を利用するため、2.4GHz帯や5GHz帯との干渉を避けやすい
・IP通信に対応しており、既存ネットワークとの連携がしやすい
・他の920MHz帯LPWAと比べて、比較的高速な通信に対応
・基地局を利用しない構成では、携帯回線のような月額通信料を抑えやすい
・見通し環境など条件が合えば、最長約1kmの長距離通信が可能です。
通常のWi-Fiとの違い
一般的なWi-Fiは主に2.4GHz帯や5GHz帯を使い、高速通信に向いています。一方、Wi-Fi HaLowは920MHz帯を利用するため、通信速度よりも長距離通信やIoT機器での利用に向いています。
工場敷地内、屋外設備、農業用センサ、河川監視など、Wi-Fiの通信距離が課題になりやすい用途で、Wi-Fi HaLowを検討できます。
屋外・長距離通信での利用
Wi-Fi HaLowは、屋外設備や離れた場所に設置したセンサ端末との通信に適しています。設置環境やアンテナ条件によって通信距離は変わりますが、従来のWi-Fiでは距離が不足する用途で活用できます。
Wi-Fi HaLow製品ラインナップ
アニモテックでは、Wi-Fi HaLowを導入しやすくするための製品として、標準ボード AMWS-01 と Arduinoシールド AMWA-01 を提供しています。無線通信評価だけでなく、IoT機器への組み込みやカスタム開発の検討にもご利用いただけます。

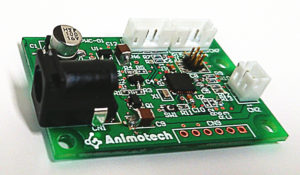

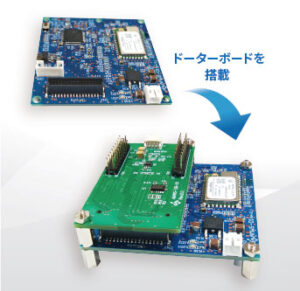

AMWS-01は、Wi-Fi HaLow通信を手軽に評価・導入できる標準ボードです。
単体での動作に対応し、ドーターボードを組み合わせることで用途に応じた機能拡張が可能です。
ATコマンド対応ファームウェアでは外部UARTでの制御が可能になります。
STA/APモード切替に対応。APモードではWi-Fi HaLow子機からのデータ受信が可能です。
受信後の処理はホスト側、またはカスタムファームウェア側で実装できます。
※APモードは既存LANや他のWi-Fiへのルータ／ブリッジ機能ではありません。
※APモードで接続できるステーションは最大2台です。

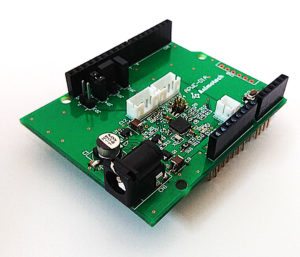

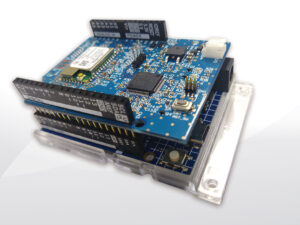

AMWA-01は、Arduino Uno R4に接続してWi-Fi HaLow通信を扱えるArduinoシールドです。
Arduino からUARTを使用してATコマンドを送信する事により、アクセスポイントへの接続、データの送信が可能です。
IoT機器の試作、センサ端末の通信評価、PoC用途に適しています。
STA/APモード切替に対応。APモードではWi-Fi HaLow子機からのデータ受信が可能です。
受信後の処理はArduino側のプログラムで実装できます。
※APモードは既存LANや他のWi-Fiへのルータ／ブリッジ機能ではありません。
※APモードで接続できるステーションは最大2台です。
スイッチサイエンスで販売中
Wi-Fi HaLow Arduinoシールド AMWA-01は、電子工作・IoT開発向け製品を取り扱う「スイッチサイエンス」にて販売しております。
購入を検討の方は、下記販売ページをご利用ください。
▶ スイッチサイエンス販売ページ
https://www.switch-science.com/products/11150
Wi-Fi HaLowを使った機器開発・カスタム開発
標準ボードやArduinoシールドの販売だけでなく、Wi-Fi HaLowを利用したIoT機器の開発もご相談いただけます。
アニモテックでは、電子回路設計、基板設計、ファームウェア開発、無線通信、クラウド連携まで、用途に応じて一貫して対応します。
「自社製品にWi-Fi HaLowを組み込みたい」「センサ端末を試作したい」「既存機器を無線化したい」といった段階からご相談いただけます。仕様が固まっていない段階のPoCや小ロット開発にも対応します。
よくある質問
Wi-Fi HaLowの読み方は？
「ワイファイ ヘイロー」と読みます。
Wi-Fi HaLowは屋外の長距離通信に使えますか？
Wi-Fi HaLowは、屋外設備、農業用センサ、工場敷地内の設備監視、遠隔監視端末などへの利用が想定されています。一般的な2.4GHz帯・5GHz帯のWi-Fiと比べて、広い通信エリアを確保しやすい特長があります。
ただし、実際の通信距離や通信品質は、見通し、建物や樹木などの障害物、アンテナの種類、設置高さ、通信設定などによって変わります。そのため、導入時には実際の設置環境で通信評価を行うことを推奨します。

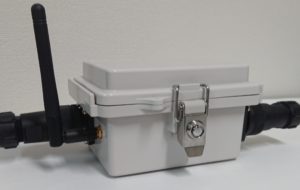

屋外で使用する場合は、雨水、粉じん、直射日光、温度変化などの設置条件に応じて、IPX4やIPX5などの防水性能を備えた筐体を検討する必要があります。弊社では用途や設置環境に合わせた筐体設計についても対応いたします。
Wi-Fi HaLowの通信距離はどのくらいですか？
Wi-Fi HaLowは長距離通信を想定した規格で、見通しのある環境では、約1kmまたは1kmを超える通信事例も報告されています。
ただし、実際の通信距離や通信品質は、見通し、建物や樹木などの障害物、アンテナの種類、アンテナの設置高さ、送信出力、通信設定などによって変わります。
実際に導入する際は、公開されている通信事例だけで判断せず、使用する場所と機器構成で通信評価を行うことを推奨します。
Wi-Fi HaLowと一般的なWi-Fiの違いは？
一般的なWi-Fiは主に2.4GHz帯や5GHz帯を利用し、高速なデータ通信に適しています。一方、Wi-Fi HaLowは、IoT機器やセンサ機器などの通信を想定し、広い範囲への通信や障害物がある環境での利用を考慮した無線LAN規格です。
また、Wi-Fi HaLowはIP通信に対応しているため、センサ機器、監視装置、ゲートウェイ、既存ネットワーク、クラウドサービスなどと連携するシステムにも利用できます。
Wi-Fi HaLowは、一般的な2.4GHz帯・5GHz帯のWi-Fiとは異なる周波数帯を使用します。そのため、既存のネットワークをWi-Fiで構築しており、新たな通信機器を同じ周波数帯に追加したくない場合や、既存Wi-Fiとの干渉や混雑を避けたい場合の選択肢としてご相談いただくことがあります。
AMWS-01やAMWA-01はアクセスポイントとして使えますか？
AMWS-01およびAMWA-01は、ステーション（STA）モードとアクセスポイント（AP）モードに対応しています。
ただし、APモードは、接続した端末を既存LANやインターネットへ中継するルーター／ブリッジ機能ではありません。また、APモードに接続した端末同士のデータ転送は行われず、接続できる端末は最大2台です。
受信したデータの処理、保存、表示、外部機器や他ネットワークへの転送などは、ホスト機器、ファームウェア、Arduino側のプログラム、またはアプリケーション側で実装する必要があります。
なお、APモードにはDHCP機能がないため、AMWS-01またはAMWA-01と接続する端末側にも固定IPアドレスを設定する必要があります。
AMWS-01やAMWA-01は日本国内で使用できますか？
AMWS-01およびAMWA-01に搭載している無線モジュールは、モジュールメーカーが認証取得時に指定したアンテナとの組み合わせで、電波法の技術基準適合証明を取得しています。
日本国内で使用する場合は、必ず無線モジュールの認証条件に適合する指定アンテナをご使用ください。指定外のアンテナを使用した場合は認証条件を満たさなくなり、電波法に適合しないおそれがあります。
本製品で使用できる指定アンテナは、オプション品として販売しています。対応するアンテナについては、アニモテックまでお問い合わせください。
AMWS-01やAMWA-01はどのように制御しますか？
AMWS-01およびAMWA-01は、UARTからATコマンドを送信して、Wi-Fi HaLowの接続設定やデータ通信を制御できます。
ステーションモードとアクセスポイントモードの切り替え、IPアドレスの設定、アクセスポイントへの接続、電波強度の確認、PING、TCP／UDPソケット通信などに対応しています。
AMWS-01については、ATコマンド対応ファームウェアのほか、用途に合わせたカスタムファームウェアによる単体動作にも対応できます。カスタムファームウェアは別途開発が必要です。
仕様が決まっていない段階でも相談できますか？
ご相談いただけます。使用目的、設置場所、必要な通信距離、接続するセンサ、データ処理、既存ネットワークとの連携などを確認しながら、適切な機器構成を検討します。
回路設計、基板設計、ファームウェア開発、クラウド連携に加え、屋外機器の防水・防塵や筐体設計についても、用途や設置環境に応じて対応します。
